Projeção de sólidos no OpenSCAD

Podemos entender como uma projeção, a sombra que o sólido geométrico sobre um plano. No OpenSCAD isso é possível usando o comando "projection ()". Veja abaixo duas possibilidades de uso de projeção em um sólido formado pela diferença entre um cubo e uma esfera:

Como podemos ver acima, a sombra formada nas projeções assume duas formas diferentes:

• Projeção de todos os pontos em Z: nesse caso a projeção leva em conta a visão de todos os pontos no eixo Z e funciona como se uma luz projetasse sua sombra do alto do eixo positivo em Z. A programação é dada por:

projection(cut = false) { difference() { cube(30, center = true); sphere(20); } }

• Projeção somente dos pontos em Z igual a zero: nesse caso é levado em consideração somente o formato do sólido em Z=0 e é realizada a projeção com base nisso. Sua programação é dada por:

projection(cut = true) { difference() { cube(30, center = true); sphere(20); } }

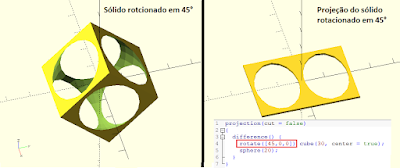

Nem sempre o sólido está na posição que você quer para obter a projeção, por isso a possibilidade de rotacionar o sólido precisa ser cogitada. Usando o comando "rotate([x,y,z])" onde os valores x,y,z são os ângulos de rotação para o seu sólido, teremos um novo formato de projeção (no caso abaixo foi rotacionado 45 graus no eixo X):

Com isso temos o básico para trabalhar com projeções que são muito importantes na Geometria Descritiva. Agora é a sua vez, comece a construir seus objetos e faça as projeções necessárias, depois deixe nos comentários abaixo as suas impressões. Até a próxima!
